在現代電子顯示行業高速發展的背景下,導光膜作為背光模組的核心光學元件,其加工精度與效率直接決定了顯示設備的畫質表現。隨著消費電子向輕薄化、高清化升級,傳統導光膜打孔工藝在精度、效率及材料適應性上的瓶頸日益凸顯。而激光打孔機憑借非接觸式加工、高精度控制及靈活工藝適配等特性,正成為導光膜加工領域的關鍵革新設備。
導光膜的核心功能是將點光源轉化為均勻面光源,其表面微孔的孔徑精度(±5μm 級)、位置偏差(±10μm 級)及孔壁質量直接影響背光均勻性。傳統加工方式主要面臨三大挑戰:
1.機械打孔:依賴硬質鉆頭接觸式加工,孔徑精度僅 ±50μm,加工速度<200 孔 / 分鐘,且鉆頭磨損導致良品率波動(平均 75% 以下)
2.模具沖壓:需定制化金屬模具(單套成本>10 萬元),打樣周期長達 7-15 天,無法加工直徑<100μm 的微孔及異形孔
3.材料適應性差:對 PET、PMMA 等柔性光學膜易產生機械應力變形,加工熱敏感材料時易出現邊緣碳化問題
這些痛點導致傳統工藝難以滿足 Mini-LED、OLED 等新型顯示技術對導光膜的精密加工需求。
激光打孔機通過聚焦高能量脈沖激光(波長 355nm/532nm/1064nm 可選),在微秒級時間內使材料汽化蒸發,實現無應力精密加工。其技術優勢體現在:
1.光束聚焦光斑直徑≤10μm,可加工 50-500μm 孔徑范圍,尺寸偏差控制在 ±3μm
2.搭載視覺定位系統,孔位坐標精度達 ±5μm,滿足高密度孔陣列(孔間距≤200μm)加工需求
案例:某光學企業加工 100μm 直徑孔時,激光打孔機良品率達 98.7%,較機械加工提升 23 個百分點
1.非接觸式加工避免刀具損耗,單頭加工速度可達 1500 孔 / 分鐘,配合多頭陣列技術可實現萬孔級量產
2.支持 DXF/AI 等設計文件直接導入,3 分鐘完成加工參數配置,快速響應小批量多品種訂單
3.材料兼容性:可穩定加工 0.05-2mm 厚度的 PET、PMMA、PC 及復合膜材料,通過能量參數調節適應不同透光率需求
1.集成激光功率閉環控制、加工頭高度自適應系統,自動補償材料厚度波動(±0.1mm 范圍內)
2.搭載加工過程監測模塊,實時反饋孔徑尺寸、灼燒殘留等數據,支持 SPC 過程質量管控
加工類型 |
傳統工藝難點 |
激光打孔機解決方案 |
圓形微孔 |
直徑<100μm 時邊緣易毛邊 |
采用 355nm 紫外激光冷加工,熱影響區<5μm,孔壁粗糙度 Ra≤1.6μm |
異形孔加工 |
復雜輪廓難以模具成型 |
矢量掃描技術支持任意多邊形、漸變孔型加工,最小拐角半徑≤20μm |
多層膜穿透加工 |
層間對位偏差>50μm |
高精度 Z 軸動態聚焦,一次加工穿透 3 層以下復合膜,孔位重合度>99.5% |
1.Mini-LED 背光導光膜:在 0.3mm 厚度 PMMA 膜上加工間距 150μm 的 80μm 直徑孔陣列,支持 120Hz 以上高刷新率顯示需求
2.柔性曲面導光膜:結合 3D 曲面建模與振鏡動態聚焦技術,在曲率半徑≥50mm 的弧面薄膜上實現 ±8μm 孔位精度加工
3.超薄導光膜加工:針對 0.05mm 厚度 PET 膜,采用納秒脈沖激光(脈寬 50-100ns)避免材料燒穿,成品率提升至 95% 以上

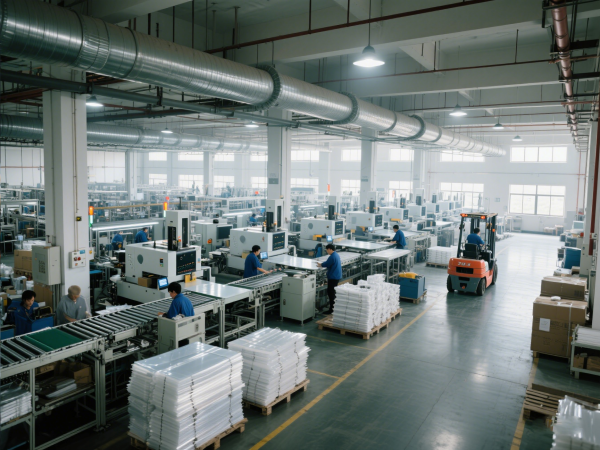

某消費電子供應鏈企業導入激光打孔機前后數據對比:
效率提升:單班次產能從 800 片提升至 4500 片,交貨周期從 72 小時縮短至 12 小時
成本下降:取消模具投入后,單產品加工成本降低 60%,設備綜合能耗較傳統方案減少 40%
質量突破:孔邊緣缺陷率從 12% 降至 1.2%,滿足 A 規屏(≤0.1mm2 缺陷)的嚴苛要求
1.光源類型匹配:
紫外激光(355nm):適合 0.1mm 以下薄型 PET/PMMA 膜,追求無碳化邊緣
綠光激光(532nm):平衡加工速度與熱影響,適用 0.2-1mm 厚度材料
紅外激光(1064nm):針對 PC 等高透光率材料的快速通孔加工
2.定位系統配置:高精度加工需選擇配備雙 CCD 視覺對位、激光測厚補償的設備,確保批量加工孔位一致性
3.自動化集成:建議選擇支持與 MES 系統對接、具備自動上下料接口的機型,適應智能化工廠布局需求
隨著 8K 顯示、折疊屏等技術落地,導光膜加工正呈現兩大趨勢:
1.孔徑微細化:主流孔徑從 150μm 向 80μm 以下演進,催生飛秒激光(脈寬<100fs)超精密加工需求
2.功能復合化:在打孔基礎上集成微結構成型(如棱鏡陣列、散光網點),實現 “打孔 + 表面改性” 一體化加工
激光打孔機作為核心裝備,通過與機器視覺、AI 算法的深度融合,正從單一加工設備升級為智能工藝解決方案。在顯示技術迭代的驅動下,其在導光膜加工領域的應用深度與廣度將持續拓展,成為推動行業進步的關鍵力量。
