概述

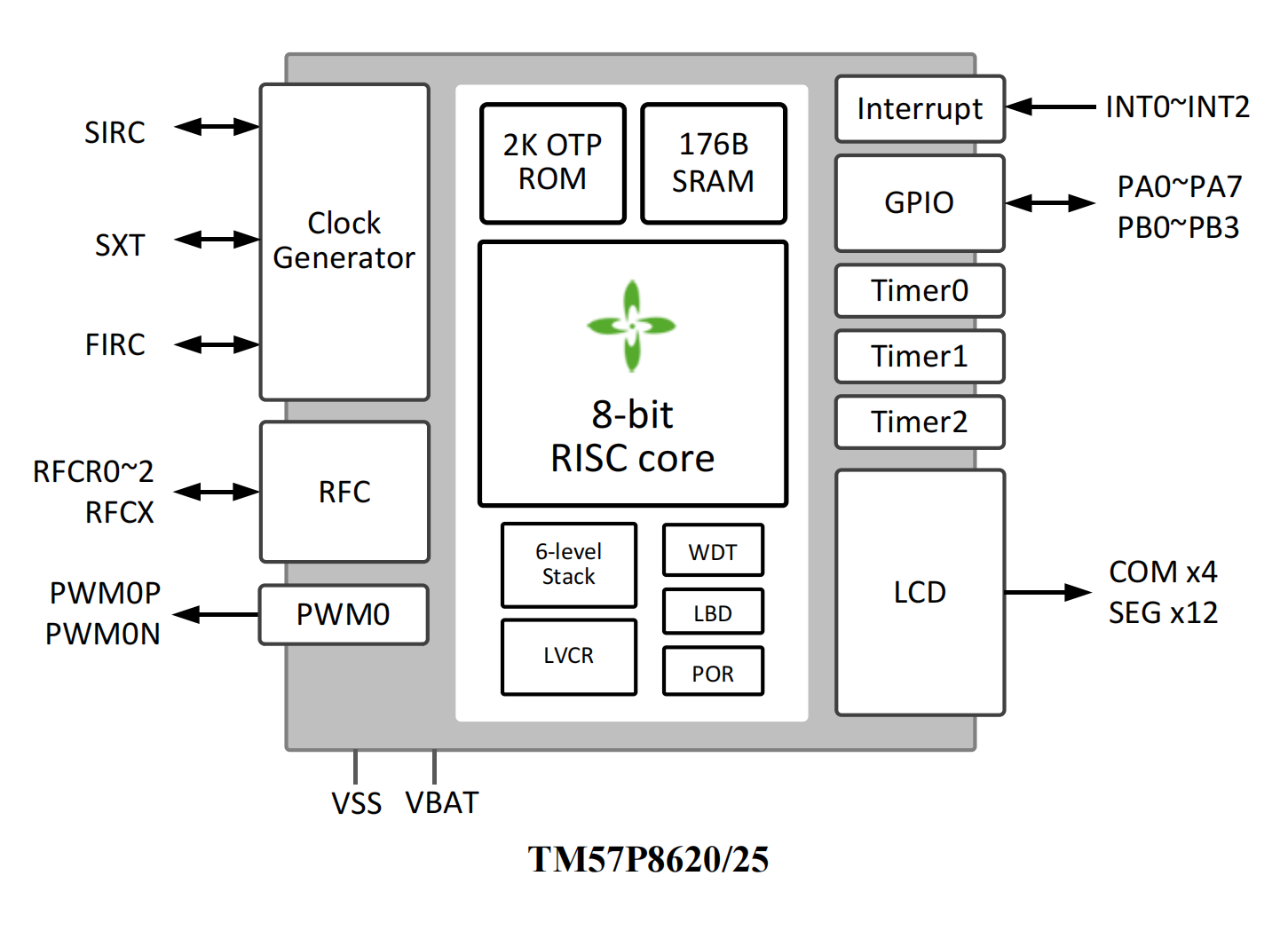

TM57P8620 是一款精簡指令集、架構簡單易學、成本效益極富競爭力、C語言開發支持一次燒寫IC性價比、EFT、EMS抗干擾特性佳、強悍的工業級規格、簡易型RISC架構。

主要功能及特點

1. 工作電壓 :

        P8620: VBAT= POR~3.6V

注: POR 表示“上電復位”(power on reset)，LVCR 表示”ROM 錯誤復位” (low voltaget check reset) 注: 上電 VBAT 必須超過 POR。設置 POROFF = 0x37（禁用 POR）可獲得最低 VBAT 操作, LVCR（ROM 錯誤 復位，遵循最小工作電壓）始終使能。 請參閱 “POR v.s. SXT32K Min. Operating Voltage” 特性曲線圖。

2. Timepiece Current (關閉 CPU, 開啟 LCD, 使用 32K 晶體振蕩器) :

        P8620: 7uA @VDD=3V, VBAT=3V, without power saving

3. ROM: 2K x 14 bits OTP

4. RAM: 176 x 8 位

5. 堆棧: 6 級

6. 系統時鐘類型選擇:

        - 快時鐘

        - FIRC (內部快速 RC) :2.7MHz @VDD=3V; 0.9MHz @VDD=1.5V

        - 慢時鐘

        - SIRC 內部慢速 RC) : 36KHz @VDD=3V; 32.768KHz @VDD=1.5V

        - SXT (慢速晶振) : 32768 Hz

    ? 系統振蕩源可除以 1/2/4/8 作為系統時鐘 (Fsys)

    ? 快速時鐘和慢速時鐘之間的雙系統時鐘切換

        - FIRC + SIRC

        - FIRC + SXT

7. 省電工作模式

    ? 快速模式: CPU 在快時鐘下保持運行

    ? 慢速模式: CPU 在慢時鐘下保持運行

    ? 空閑模式: 快時鐘和 CPU 停止。慢速時鐘、Timer2 與 LCD 保持運行。

    ? 停止模式: 所有時鐘停止

8. 電阻-頻率轉換器 (RFC)

9. 三個獨立的定時器

 ? Timer0 (TM0)

        - 8 位定時器，帶有 1~256 分頻選項，計數器/重載/中斷/停止/捕獲功能

        - 時鐘源: Fsys 或慢速時鐘(SIRC/SXT) /1/4/16/64

    ? Timer1 (TM1)

        - 8 位定時器，帶有 1~256 分頻選項，重載/中斷/停止/捕獲/清除功能 - 時鐘源: Fsys

    ? Timer2 (T2)

        - 21 位定時器，帶有 4 個中斷周期選項(60s/1s/0.5s/0.125s)

        - 時鐘源: Fsys /128 或慢速時鐘(SIRC/SXT)

        - 如果 Timer2 的時鐘源選擇為慢速時鐘, 則 Timer2 可工作在 IDLE 模式，用于喚醒 CPU

10. 中斷 (Interrupt)

    ? 三個外部中斷引腳 (INT0~INT2) 上升沿或下降沿觸發中斷

 ? Timer0/Timer1/Timer2 中斷

 ? PWM0 中斷

 ? RFC 溢出中斷

 ? LBD 溢出中斷

11. 喚醒 (Wake up)

    ? 外部中斷引腳（INT0?INT2）可以在 IDLE / STOP 模式下喚醒 CPU。

 ? PB7~0 低電平可以在 IDLE / STOP 模式下喚醒 CPU。

 ? 如果 Timer2 的時鐘源為慢時鐘，則 Timer2 中斷 可以在 IDLE 模式下喚醒 CPU

    ? 如果 PWM0 的時鐘源為慢時鐘，則 PWM0 中斷 可以在 IDLE 模式下喚醒 CPU

12. LCD 控制器 / 驅動器

 ? 4 節亮度可調用于 VLCD (僅適用于 1/3 LCD Bias)

    ? 可選擇 1/3 duty or 1/4 duty

        - P8620：

    最大 12 SEG x 4 COM,

                1/3 LCD Bias 電壓, 典型值 VL1=1.0V, VL2=2.0V, 和 VLCD=3.0V

14. 兩個 8-bit PWM 用于蜂鳴器 /紅外應用 (PWM0&PWM1)

    ? 可調周期、占空比和時鐘預分頻

 ? PWM 時鐘源: 可為快速時鐘或慢速時鐘

 ? 可倍壓 PWM0 輸出振幅（僅限 P8625,P8645 使用）

15. 復位 (RESET)

     ? 上電復位/低電壓復位 (POR)

        P8620:1.6V@25°C

    ? ROM 錯誤復位(LVCR) 遵循最小工作電壓，且始終使能

 ? 外部引腳復位(INT0~INT2)

    ? 看門狗復位(WDT)

16. 低電量檢測 (LBD) - 使用帶隙基準

        P8620: Detect VBAT from 2.4V to 3.0V

17. 工作溫度范圍 :

    P8620: -40°C to + 85°

主要應用

個人護理

小家電

觸摸臺燈等

封裝類型:

    P8620: Dice-form / SOP28
