概述

TM56F1522是一款精簡指令集、架構簡單易學、成本效益極富競爭力、C語言開發可以多次燒寫IC性價比、EFT、EMS抗干擾特性佳、強悍的工業級規格、簡易型RISC架構。

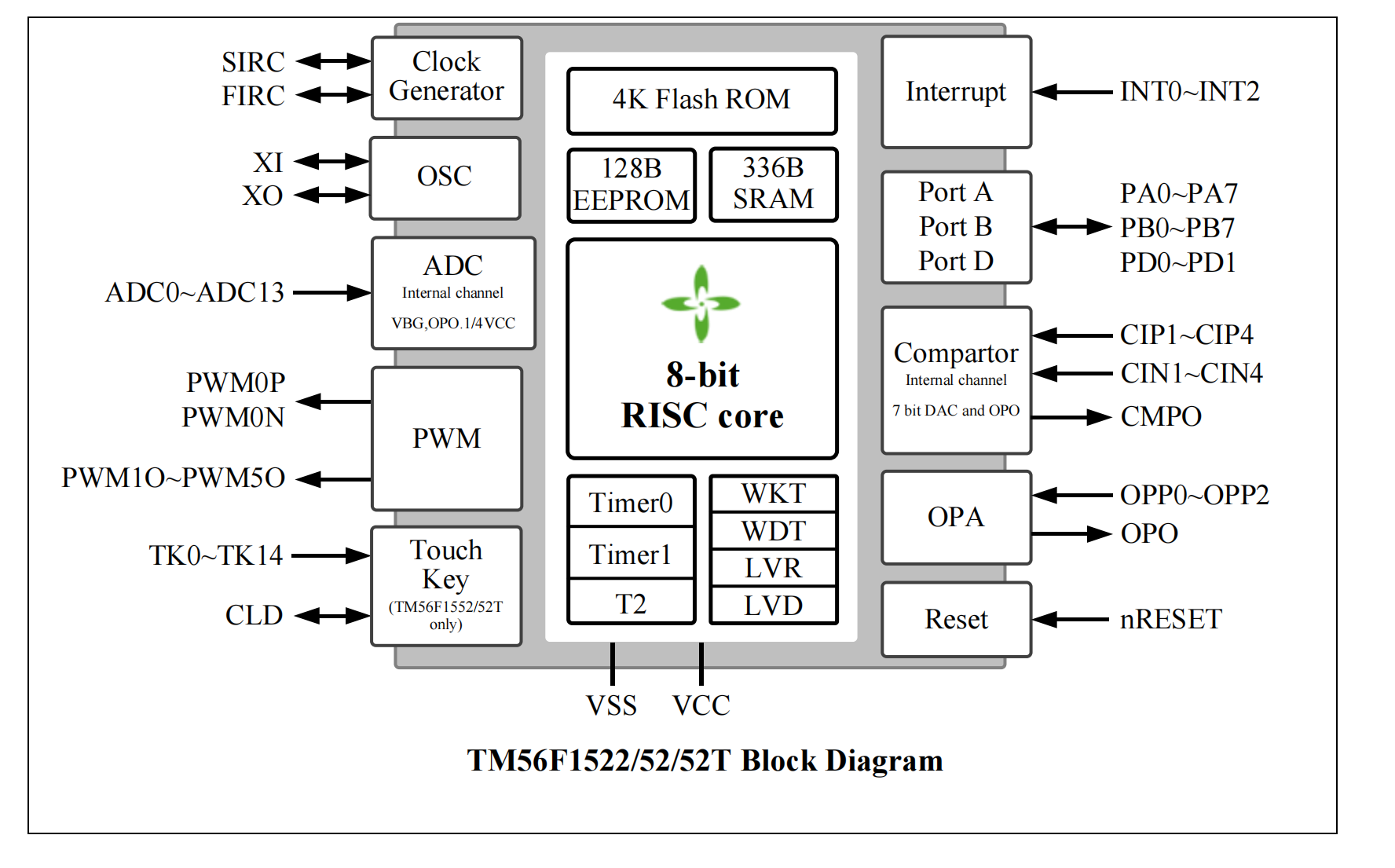

主要功能及特點

1. ROM: 4K x 16 bits FLASH

2. EEPROM: 128 x 8 位

3. RAM: 336x 8 位

4. 堆棧: 8 級

5. 系統時鐘類型選擇:

    ? 外部快時鐘： 1~20 MHz 晶振 (FXT)

    ? 內部 RC 快時鐘: (FIRC, 16 MHz)

    ? 外部慢時鐘: 32768 Hz 晶振 (SXT)

    ? 內部 RC 慢時鐘: 85 KHz @Vcc=5V (SIRC)

6. 系統時鐘預分頻器:

    ? 系統時鐘可以 1/2/4/8 分頻選項

7. 省電工作模式

    ? 快速模式: 慢時鐘使能，CPU 在快時鐘下保持運行

    ? 慢速模式: 快時鐘可以關閉或使能，CPU 在慢時鐘下保持運行

    ? 空閑模式: 快時鐘和 CPU 停止。慢時鐘，T2 和 WKT 保持運行

    ? 停止模式: 所有時鐘停止，T2 和 WKT 停止運行

8. 3 個獨立定時器

    ? Timer0

        - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 計數器 / 中斷 / 停止功能

    ? Timer1

        - 8 位定時器，除以 1~256 預分頻選項，具有自動重載 / 中斷 / 停止功能

        - 溢出和翻轉輸出

    ? T2

        - 15 位定時器，帶有 4 個中斷間隔時間選項

        - 空閑模式喚醒定時器或用作一個簡單的 15 位時基

        - 時鐘源: 慢時鐘，Fsys/128 或 FIRC/512 (16 MHz/512)

9. 中斷

    ? 三個外部中斷引腳 - 1 個引腳為下降沿喚醒觸發并中斷 - 2 個引腳為上升或下降沿喚醒觸發并中斷

    ? 三個外部中斷引腳

        - 1 個引腳為下降沿喚醒觸發并中斷

        - 2 個引腳為上升或下降沿喚醒觸發并中斷

    ? Timer0 / Timer1 / T2 / WKT 中斷

    ? ADC 中斷

    ? 比較器中斷

    ? PWM 中斷

    ? LVD 中斷

10. 喚醒定時器 (WKT)

     ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調節的中斷時間

            - 12ms / 24ms / 48ms / 96ms @Vcc=5V

11. 看門狗定時器 (WDT)

     ? 由內置 RC 振蕩器提供時鐘，具有 4 個可調的復位時間

        - 96 ms / 192 ms / 768 ms / 1536ms @Vcc=5V

     ? 在停止模式下可以關閉 / 使能看門狗定時器

12. 6 個 16 位 PWMs

     ? 6 個單獨的工作占空比可調，共享的周期可調

     ? PWM 時鐘源: 系統時鐘 (Fsys), FIRC (16 MHz), FIRC*2 (32 MHz)

     ? PWM0 支持互補輸出 (PWM0P, PWM0N)

     ? PWM0 輸出, 非重疊時間可調: (0~15)*(PWMCLK)

13. 12 位 ADC ， 14 個外部輸入通道和 3 個內部電壓通道

     ? 三個內部電壓通道: VBG, 1/4VCC, OPO

     ? ADC 參考電壓: VCC或 VBG (2.48V)

14. OPA 和比較器

     ? OPA x 1

     ? 比較器 x 1

        - 帶 7 位 DAC 輸入

        - DAC 參考電壓可選擇 VCC或 VBG (1.20V, 2.48V )

15. 復位源

     ? 上電復位

     ? 看門狗復位

     ? 低電壓復位

     ? 外部引腳復位

16. 低電壓復位 (LVR) / 低電壓檢測 (LVD)

      ? 16-級低電壓復位: 2.05V ~ 4.15V, 可以選擇被關閉

      ? 15 級低電壓檢測: 2.20V ~ 4.15V, 可以選擇被關閉

17. 工作電壓

     ? Fsys= 16 MHz, 1.9V~5.5V @LVR 關閉/ 25?C. 建議 LVR ≥ 2.20V 在 -40?C 至+105?C

    注意：上電 VCC必須超過 POR 1.95V 和所選的 LVR 電平以上，請參閱 “電氣特性圖” 避免進入 ROM 死區。

18. 工作溫度范圍: -40°C to + 105°C

19. 讀表取指令：16 位 ROM 數據查表

20. 集成的 16 位循環冗余校驗 (CRC) 功能

21. 指令集: 39 條指令

22. I/O 端口:

     ? 最多 18 個可編程 I/O 引腳

        - 開漏輸出

        - CMOS 推挽輸出

        - 施密特觸發器輸入，帶上拉/下拉電阻選項

        - 所有 I/O 具備高灌電流

        - 1/2 VCC (1/2 偏壓) 輸出

23. 編程連接支持 4 線（ICP）或 7 線刻錄

24. 片上調試/ICE 接口

     ? 使用 PB0/PB3 引腳

主要應用

個人護理

小家電

電子煙等

封裝類型:

     ? 16-pin SOP (150 mil)

     ? 16-pin QFN (3*3*0.75 - 0.5mm)

     ? 20-pin SOP (300 mil)

     ? 20-pin QFN (3x3x0.75-0.4 mm) (L=0.25 mm)

     ? 20-pin TSSOP (173 mil)
