概述

TM52 系列 F4974 是一個新的,快速的 8051 架構,與業界標準 8051 指令集完全兼容的 8 位單片機,并 保持了 8051 外圍的功能模塊。通常情況下,TM52 執行指令,比傳統的 8051 架構快六倍。

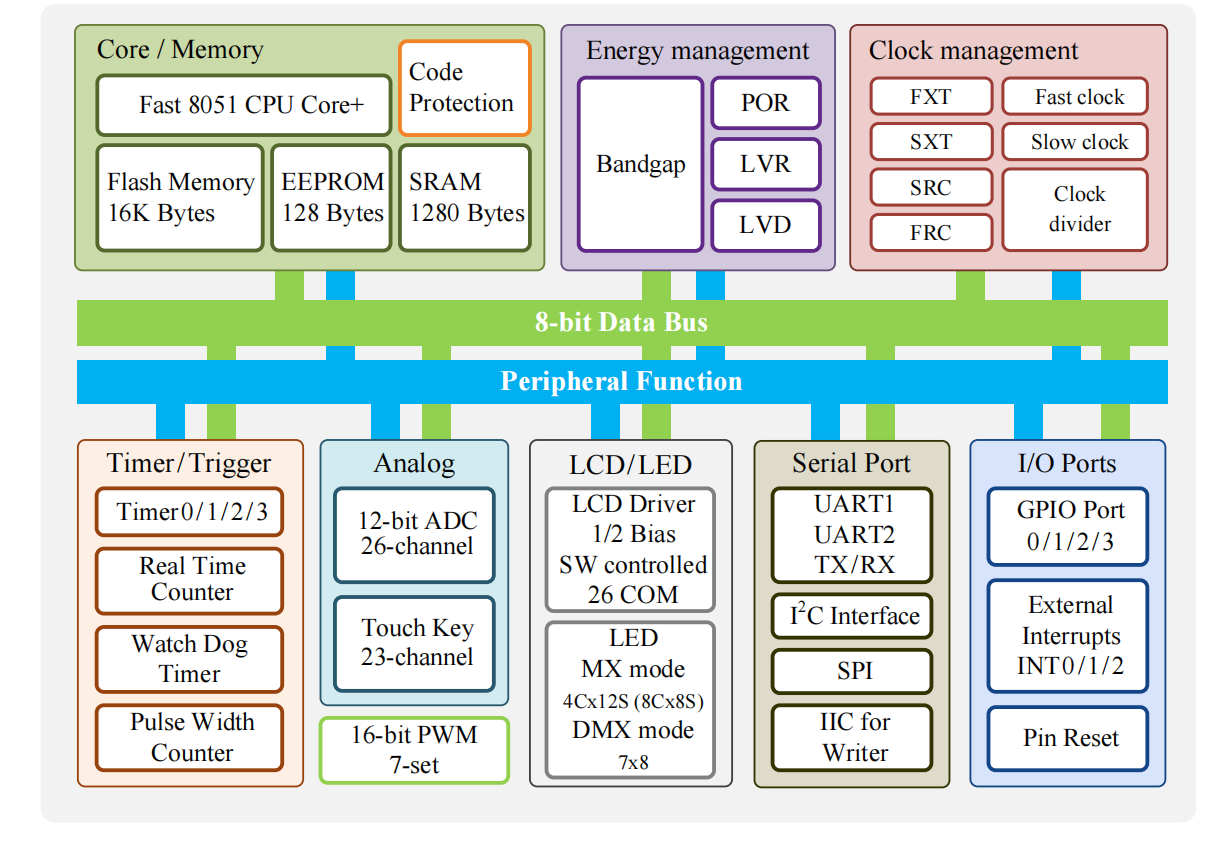

TM52-F4974 通過集成多種功能在芯片上,提供更高的性能,更低的成本,能快速進入市場,包括 16K 字節的閃存(Flash)程序存儲器, 128 字節的 EEPROM 數據存儲器,1280 字節 SRAM,低電壓復位 (LVR),低電壓檢測(LVD),雙時鐘省電工作模式,8051 標準 UART 和定時器 Timer0/Timer1/Timer2, 實時計時器 Timer3, LCD/LED 驅動器,7 組 16 位脈沖寬度調制器(PWM),26 通道的 12 位模數轉換 器(ADC),123 通道觸摸按鍵(動態CS:10V,4KV EFT),I 2C 接口，SPI 接口,和看門狗定時器(WDT)。它的高可靠性和低功耗 的特性,可廣泛適用于消費電子及家用電器產品。

基本功能及特點

1.標準8051指令集，快速的機器周期

    ? 指令執行比傳統 8051 快六倍

2.FLASH程序存儲器

    ? 16K 字節閃存程序存儲器(TM52F5024)

    ? 支持 ICP(在線編程)或 ISP(在系統編程)的閃存程序碼

    ? 在 IAP(在應用編程)模式可以作為 EEPROM，以字節的方式存取

    ? 程序碼保護功能

    ? 至少 1萬 次的擦寫次數

    ? 至少 10 年的數據保存時間

3.128字節EEPROM數據存儲器

    ? 至少 5 萬次的擦寫次數

    ? 至少 10 年的數據保存時間

4.總計 1536 字節 SRAM(IRAM+XRAM)

    ? 256 字節 IRAM 在 8051 內部數據存儲器區

    ? 1280 字節 XRAM 在 8051 外部數據存儲區(由 MOVX 指令存取)

5.4種系統時鐘類型選擇

    ? 快時鐘使用外部 1~18 MHz 晶體(FXT)

    ? 快時鐘使用內部 RC(FRC, 18.432 MHz)

    ? 慢時鐘使用外部 32768 Hz 晶體(SXT)

    ? 慢時鐘使用內部 RC(SRC, 41 KHz)

    ? 系統時鐘可以通過 1/2/4/16 選項除頻

6.8051標準定時器–Timer0/1/2

    ? 16 位 Timer0，支持 T0O 時鐘輸出供蜂鳴器應用

    ? 16 位 Timer1 ,  支持 T1O 時鐘輸出供蜂鳴器應用

    ? 16 位 Timer2，支持 T2O 時鐘輸出供蜂鳴器應用

7.24位Timer3

    ? 時鐘源為慢時鐘或 FRC/512

    ? 帶重載功能

    ? 具有清除和保持功能

8.UARTs

    ? UART1，8051 標準 UART

    ? UART2 是第二種 UART，僅支持 Mode1 和 Mode3

    ? 額外波特率生成器選項

    ? 具有 UART 引腳選擇選項

9.7 個 16-bit PWMs

    【16-bit PWM0 P+N】

    ? 具有周期調整/緩沖加載/清除和保持功能

    ? 非重疊持續時間可調

    ? 半橋相控輸出

    ? FRC*2（36.864MHz）、FRC（18.432MHz）或系統時鐘源可選

 【16-bit PWM1~6】

    ? 分享周期

    ? 具有周期調整/緩沖加載/清除和保持功能

    ? FRC*2（36.864MHz）、FRC（18.432MHz）或系統時鐘源可選

10.I2C接口（主/從）

    ? 具有 I 2C 引腳選擇選項

11. SPI 接口

    ? 可選擇主或從模式

    ? 可編程傳輸比特率

    ? 串行時鐘相位和極性選項

    ? 可選擇 MSB-first 或 LSB-first

12.12位ADC，具有26個通道的外部引腳輸入和2通道內部基準電壓

    ? 內部參考電壓: VBG, 1/4VCC

    ? ADC 參考電壓: VBG / VCC

13. 23 通道觸摸鍵 (FTK)

    ? 內部參考按鍵

    ? 具備 4 種掃描方式

    ? 動態CS:10V

    ? 4KV EFT

14.LCD控制器/驅動器

    ? 軟件控制 COM00~07, COM10~17, COM20~21, COM30~37 (最多 26 引腳)

    ? 1/2 LCD 偏壓

15. LED 控制器/驅動程序

    ? 帶死區時間的 COM

    ? 8 級亮度選擇

    ? 亮度均勻/增強選項

    ? 【矩陣（MX）模式】

    ? 4Cx12S ~ 8Cx8S 可選，最多 16 引腳，最大 48~64 點

    ? 【點陣（DMX）模式】

    ? 4Cx4S, 5Cx5S, 6Cx6S, 6Cx7S, 7Cx7S, 7Cx8S, 最多 8 個引腳，最多 56 個點

16.14來源，4中斷優先級

    ? Timer0/Timer1/Timer2/Timer3 中斷

    ? INT0/INT1 下降沿/低電平中斷

    ? 端口 0/1/2/3 引腳電平變化從暫停/停止模式喚醒中斷

    ? UART1/UART2 TX/RX 中斷

    ? LVD 中斷

    ? ADC 中斷

    ? I 2C/SPI 中斷

    ? PWM0/PWM1 中斷

17.引腳中斷可以喚醒 CPU 從暫停/停止模式

    ? P3.2/P3.3(INT0/INT1)中斷和喚醒

    ? P3.7 (INT2)中斷和喚醒

    ? 每個引腳可以定義為喚醒中斷引腳（通過引腳電平變化）

 注:如果 INTn 引腳低且啟用喚醒，則芯片不能進入暫停/停止模式。(INTn=0, EXn=1, n=0~2)

18.最大26可編程I/O引腳

    ? CMOS 推挽輸出

    ? 偽開漏或開漏輸出

    ? 施密特觸發輸入

    ? 引腳上拉/下拉可以使能/禁止

    ? 所有引腳均具有高灌電流（80mA @ VCC = 5V，VOL = 0.1VCC）

19.獨立的RC振蕩看門狗定時器

    ? 400ms/200ms/100ms/50ms 可選擇的看門狗超時選項

20.5種復位

    ? 上電復位

    ? 可選的外部引腳復位

    ? 可選的看門狗復位

    ? 軟件命令復位

    ? 可選的低電壓復位

21.16級低電壓復位(LVR)

    ? 2.05V/2.19V/2.33V/2.47V/2.61V/2.75V/2.89V/3.03V/3.17V/3.31V/3.45V/3.59V/3.73V/3.87V/4.01V/4.15V (step=0.14V)

22.16級低電壓檢測(LVD)

    ? 2.05V/2.19V/2.33V/2.47V/2.61V/2.75V/2.89V/3.03V/3.17V/3.31V/3.45V/3.59V/3.73V/3.87V/4.01V/4.15V (step=0.14V)

    ? LVD 檢測極性選項

    ? LVD 遲滯 30mV~80mV

23.5種電源工作模式

    ? 快鐘模式/慢鐘模式/空閑模式/暫停模式/停止模式

24.集成的16位循環冗余校驗功能

25.乘法與除法

    ? 8 位乘法器和除法器（標準 8051）

    ? 16 位乘法器和除法器

    ? 32 位÷16 位除法器

26.在板仿真/ICE接口

    ? 使用 P3.0/P3.1 引腳或 P0.0/P0.1 引腳

    ? 與 ICP 編程引腳共享

    ? 量產燒錄器僅支持 P3.0/P3.1

24.工作電壓和電流

    ? VCC = 2.2V ~ 5.5V @FSYSCLK=18.432MHz (-40℃ ~ +105℃)

    ? ICC = 0.2μA @停止模式, PWRSAV=1, VCC=3V

    ? ICC = 2.4μA @暫停模式, PWRSAV=1, VCC=3V

    ? ICC = 3.6μA @空閑模式, PWRSAV=1, PORPD=1, VCC=3V

25.工作溫度范圍

–40°C~+105°C

主要應用

吸塵器

火焰燈

滅蚊燈

電烤箱

理發剪

封裝類型

    ? 28-pin SOP (300 mil)

    ? 28-pin SSOP (150 mil)

    ? 20-pin SOP (300 mil)

    ? 16-pin SOP (150 mil)
