概述

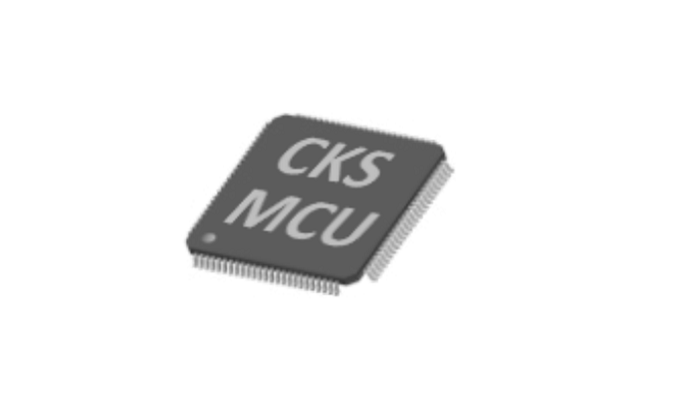

       中科芯CKS32F051R8T6是CKS32F051系列中引腳最多的一款，一共有55個引腳，64KB閃存，8個主存儲器，可存放信息量大，同時擁有2個COMP，2個SPI，2個12C。主要用于A/V 接收機、PC外設等場景，信息處理功能強大。

主要功能及特點

核：ARM 32-bit Cortex?-M0 CPU(48 MHz max)

存儲器

16到64 K字節Flash memory

8 K字節的SRAM帶硬件校驗

CRC計算單元

復位和供電管理

電壓范圍:2.0 V到3.6 V

模擬供電：VDDA=VDD到3.6V

上電/掉電復位(POR/PDR)

可編程電壓檢測器(PVD)

低電壓模式：Sleep,Stop,Standby

RTC和備份區域VBAT單獨供電

時鐘管理

4到32 MHz晶體振蕩器

32 kHz RTC用可的校準振蕩器

內部8 MHz RC帶x6鎖相環倍頻

內部40 kHz RC振蕩器

多達55個高速I/O口

全部可映射為外部中斷輸入

多達36個I/O口支持5 V容忍

5通道DMA控制器

1×12位,1.0微秒ADC(多至16采樣通道)

轉換范圍:0到3.6V

單獨的2.4到3.6伏模擬供電

1個12位D/A轉換器

2個高速低功耗模擬比較器，可編程輸入輸出

多達18電容感應通道支持接近,觸摸按鍵線性和旋轉觸摸傳感器

多達11個定時器

一個16位7通道高級控制定時器用于6通道PWM輸出，帶死區時間發生器和緊急剎車功能

一個32位和一個16位定時器，每個多達4路輸入捕獲或輸出比較通道，可用于紅外控制和解碼

一個16位定時器,帶2通道輸入捕獲/輸出比較及1個反極性輸出通道,死區時間發生器和緊急剎車功能

兩個16位定時器,都帶輸入捕獲/輸出比較及反極性輸出通道,死區時間發生器,緊急剎車功能和IR控制調制門

一個16位定時器帶一路輸入捕獲/輸出比較

獨立窗口看門狗定時器

SysTick定時器:24位向下計數

一個16位基本定時器用于驅動DAC

日歷型RTC集成鬧鐘可周期性自動從Stop/Standby狀態喚醒

通訊接口

多至兩個I2C接口;其中一個支持快速脈沖模式(1 Mbit/s),20 mA灌電流SMBus/PMBus和從STOP狀態喚醒

多至兩個同步/異步串口支持主同步SPI和modem控制功能，其中一個支持ISO7816接口,LIN,IrDA,自動波特率檢測功能

多至2個SPI接口(18M位/秒)外設支持4到16位可編程字長，其中一個支持I2S接口復用

消費電子控制(HDMI CEC)接口,幀頭接收喚

醒功能

串行兩線調試(SWD)

96位唯一ID

所有的封裝ECOPACK?2

主要應用

控制和用戶界面

手持設備

A/V 接收機和數字電視

PC 外設

游戲

GPS 平臺

工業應用

可編程控制器

逆變器

打印機

掃描儀

報警系統

視頻對講

封裝類型

LQFP64
