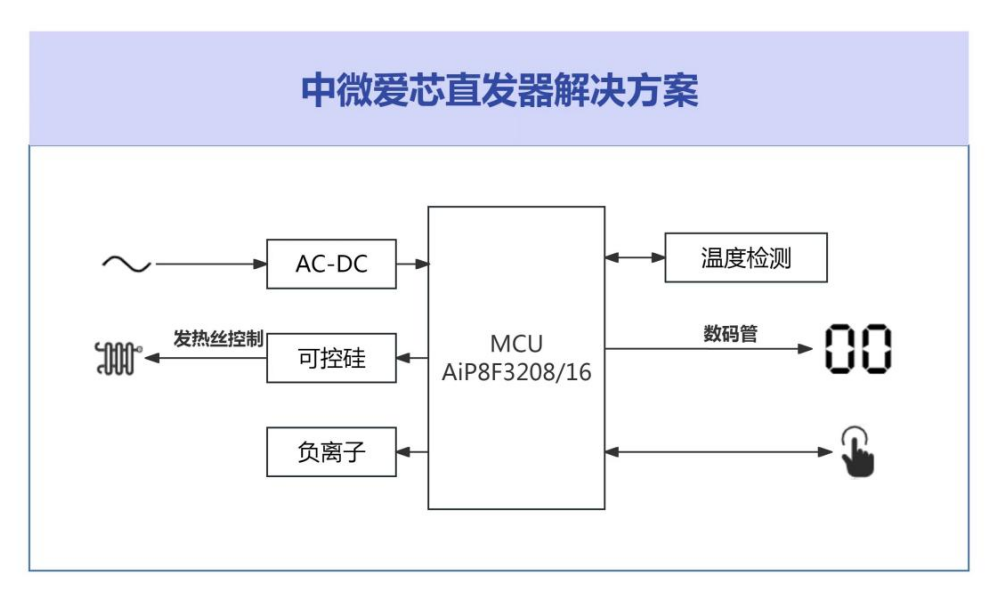

中微愛芯直發器方案使用220V交流供電，外觀精美，加熱功率強。該方案基于中微愛芯的MCU-AiP8F3208/16進行開發，這款MCU集觸摸、顯示、控制為一體，無需外加驅動便可輕松實現數碼管顯示效果和按鍵功能，外圍簡單，性價比高。

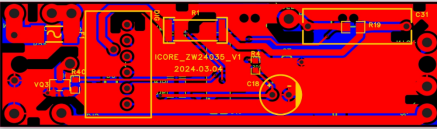

直發器PCB正面

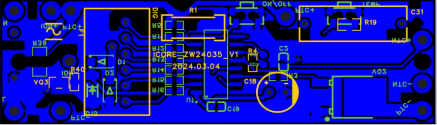

直發器PCB反面

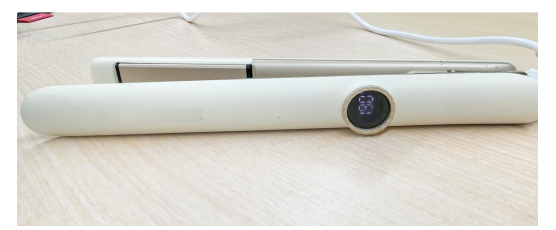

直發器實物

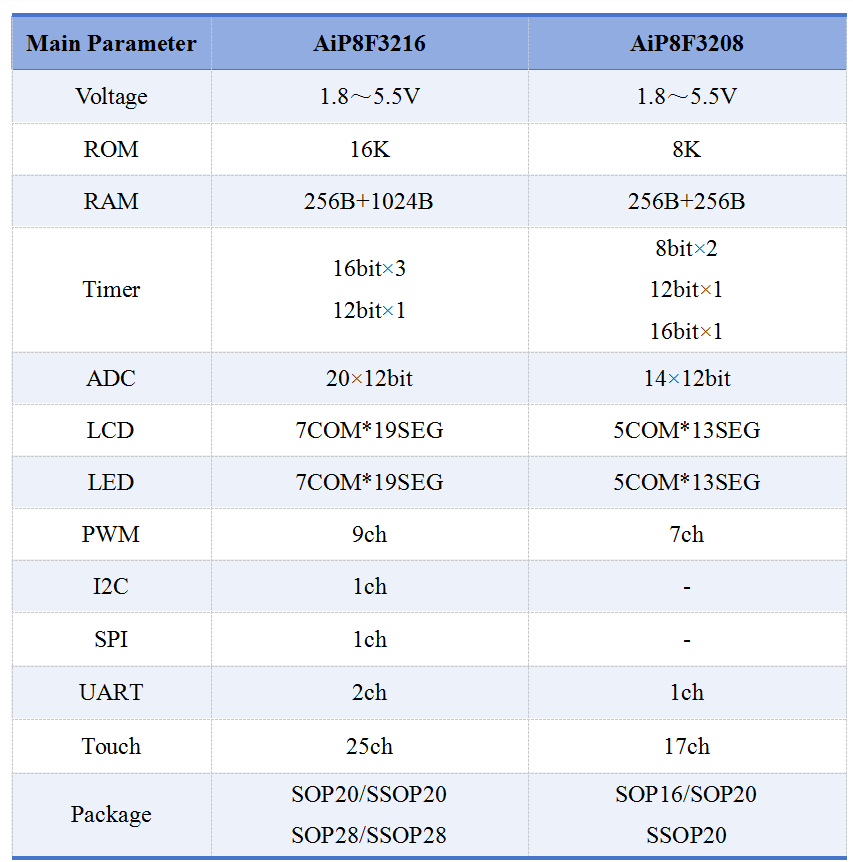

AiP8F3208 是一款觸控型8位MCU，該芯片和AiP8F3216為同一系列MCU，AiP8F3208內置 256B XRAM、256B IRAM、8KB FLASH、128B EEPROM，內部集成 Timer0/1/2/5、WDT、UART2、TOUCH、OPA、ADC、LVR、LVD、片內振蕩和時鐘電路。

便攜式直發器在傳統直發器的基礎上設計，但無需插電預熱，縮減體積，可隨身攜帶。

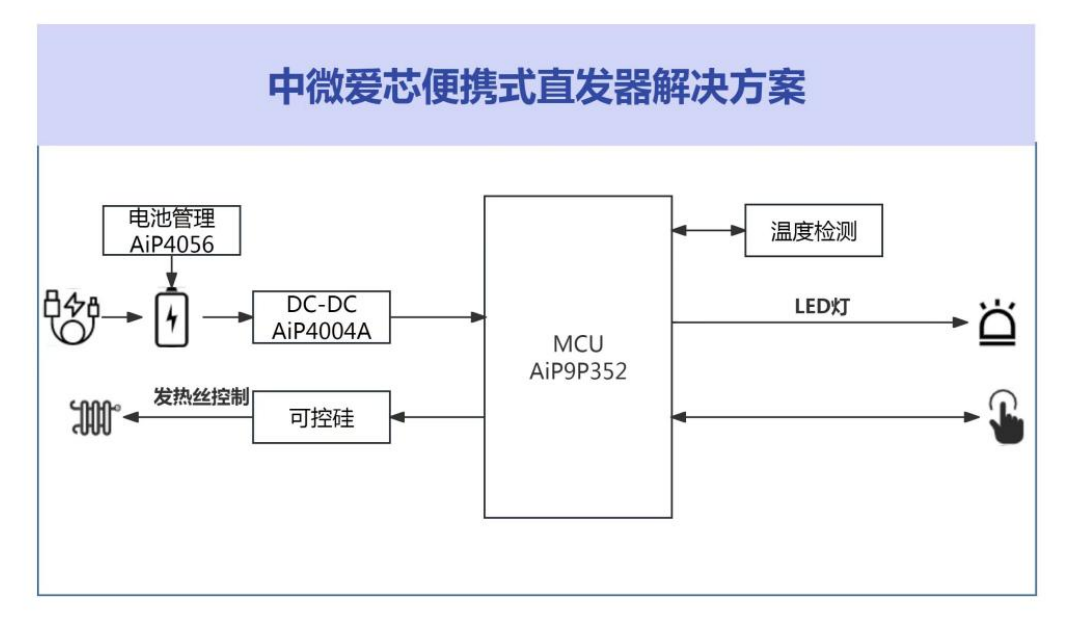

中微愛芯的便攜式直發器方案少了線材的束縛，輕巧便攜。該方案搭載了中微愛芯的低功耗觸摸MCU-AiP9P352，只需單節鋰電池供電，搭配中微愛芯的充電管理芯片和DCDC芯片對電池進行充電和穩壓，保證直發器正常工作，具有恒溫加熱，定時保護等功能，待機功率低，使用方便。

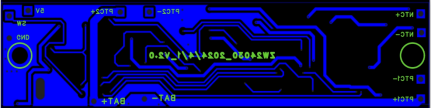

便攜式直發器PCB背面

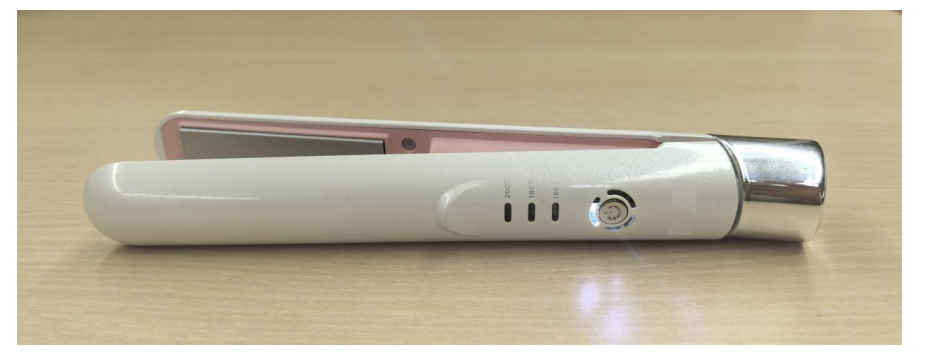

便攜式直發器實物

AiP9P352是一款4K OTP ROM的觸摸型8位MCU，內置一個8-bit RISC內核、336B SRAM。它包含最多18個可編程多功能I/O、15個TOUCH通道、12位ADC、3個通用定時器和6個獨立的PWM，同時還具有看門狗定時器、喚醒定時器、CRC、LVR、LVD、OPA和CMP功能。產品支持待機狀態下的觸摸喚醒功能，可滿足電池供電觸摸應用的低功耗要求。

AiP4056是一款1A線性鋰電池充電器，適合USB和適配器電源工作，內置防倒充電路，無需外部隔離二極管。

AiP4004A是一款電容式電壓倍增電路，具有低噪聲、恒定開關頻率工作的特點。輸入電源在2.7V至4.5V范圍內，可產生恒定的5V輸出電壓，最大輸出電流能達到230mA，適用于電池供電的小型設備。
