電子煙是一種低壓的微電子霧化設備?？梢酝ㄟ^加熱煙草香味液體產生霧狀物質，供用戶吸入使用的新型電子產品。它是由微控制器（MCU）、超聲波霧化發生器、 充電管理 IC、鋰離子電池、發熱棒等器件構成，主要用于替代傳統香煙和戒煙，與傳統盒裝煙相比性價比高，且不含焦油。隨著產品的不斷迭代，帶顯示屏的電子煙越來 越受到市場的青睞。

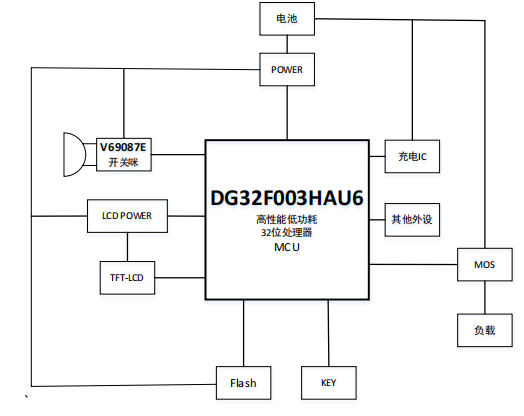

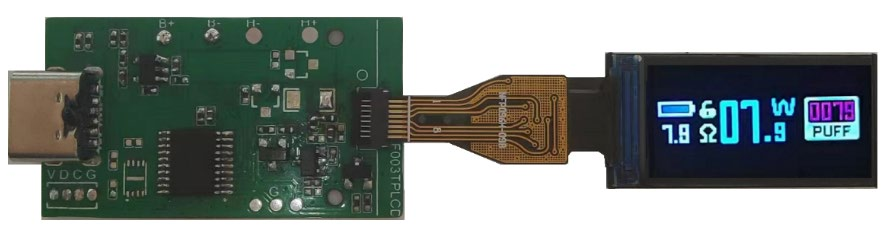

長龍鑫公司推出的帶屏電子煙解決方案采用問宙半導體的DG32F003HAU6芯片作為核心控制單元，負責整個系統的協調和控制，該芯片基于ARM?Cortex?-M0+ 32位內核，工作主頻達到24MHz。內置2KB數據SRAM，集成96KB FLASH，內置1個16位先進定時器/計數器和2個16位通用定時器，以及1個I2C接口、2個UART接口、1個SPI（支持 Master/Slaver）等豐富的外設接口。
吸煙動畫：吸煙時可以展現吸煙的時候圖片，可以用優美的圖片表示正在吸煙 功率提示：可以用精美的圖片提示當前電子霧化器的功率
電量顯示：可以用精美的圖片提示當前電子霧化器的剩余電量
油量顯示：可以用精美的圖片提示當前電子霧化器的剩余油量
充電提示：可以用精美的圖片提示當前電子霧化器的充電狀態
檔位模式：可以用精美的圖片提示當前電子霧化器的擋位狀態
報警提示：可以用精美的圖片提示當前電子霧化器的報警狀態（低壓，短路，低阻，無負載， 超時等）
定制顯示：在滿足性能的要求下可實現客戶定制化需求
? 電子煙基礎功能：
輸出方式靈活不受限，常見配置：恒壓 2.60V～3.60V，恒有效 2.80V～3.80V，恒功率≤25W 等
支持充電，支持 OVP，可開關斷充電
欠壓，短路，低阻，無負載，吸煙超時等各種檢測功能
支持帶載 0.6~1.5 歐發熱絲
整機待機功耗< 15UA
可配置特殊需求如童鎖、漏油等功能
支持煙彈插拔檢測
多種顯示方案選擇：TFT-LCD、LED、LCD 段碼屏、數碼管等
? 擁有自研 UI Designer 軟件平臺能夠幫助客戶快速搭建產品 UI，縮短開發周期
處理器內核
內核：ARM 32位的Cortex?-M0 CPU，24 MHz 工作頻率，最高支持 48 MHz 工作頻率
存儲器：94K字節的閃存存儲器（FLASH）
RAM：2K字節的SRAM，支持0延時訪問
電源控制
﹣工作電壓：2.1 V 至 5.5 V
﹣低壓復位（BOR）：1.8 V / 2.0 V / 2.5 V / 3.5 V
﹣低壓檢測（BOD）：2.0 V / 2.2 V / 2.4 V / 2.7 V / 3.0 V / 3.7 V / 4.0 V / 4.3 V
﹣低功耗模式：Sleep / Deep-Sleep 模式
時鐘管理
﹣內嵌 48 MHz RC 振蕩器（HSI）
﹣內嵌 10 kHz RC 振蕩器（LSI）
多達17個GPIO雙向管腳
﹣所有數字功能可分配到任意 GPIO
﹣均支持上下拉功能
﹣均支持邊沿（上升沿 / 下降沿 / 雙邊沿）中斷﹣均支持喚醒功能
通訊接口
﹣1 個 SPI 同步串行接口(Master / Slaver)
﹣1 個 I2C 接口
﹣2 個 UART 接口
中斷
﹣嵌套向量中斷控制器(NVIC)用于控制 10 個中斷源，每個中斷源可設置為 4 個優先級
﹣所有 GPIO 支持邊沿觸發和電平觸發中斷
﹣最多 3 路 TIM 中斷 ﹣其他外設中斷
定時器
﹣1 x 16 位 7 通道高級控制定時器
﹣2 x 16 位通用定時器
﹣1 x 24 位向下遞減的 Systick 定時器
﹣1 x 24 位看門狗定時器
? ADC
﹣1 個 10 位 100 Ksps ADC (23 通道)
ENOB > 9.3 Bit（VREF = VDD = 5V）
INL < 1 LSB（VREF = VDD = 5 V）
DNL < 1 LSB（VREF = VDD = 5 V）
﹣17 個外部通道，1 個內部通道（vdd/3）
﹣內部帶一個 2.4 V 的參考電壓
﹣轉換范圍：0 - 5 V
? PRNG
﹣1 x PRNG
? 128 位芯片唯一序列號（UID）
? 串行線調試（SWD）
? 工作溫度：-40 ℃ ～ +125 ℃
? 封裝類型：QFN20
