LCD驅動電路有很多種，它是一種用于控制液晶顯示屏的電路，能夠?qū)?shù)字或圖像數據轉換成點陣形式，然后通過電壓信號控制液晶中的像素點顯示。

AiP31565CR是中微愛芯旗下研發的一款LCD驅動電路，在市面上的應用比較廣，需求量也比較大，價格相比于進口LCD驅動電路也要實惠很多。

中微愛芯AiP31565CR參數

AiP31565CR是一款帶有65行、132列輸出通道的LCD點陣驅動電路，單顆電路可以顯示8列4行的16X16的字符。這在國產芯片中屬于綜合性價比比較高的一款LCD電路。

RAM容量:65X132=8580bits

5種占空比可選

1/65占空比:65行x132列

1/55占空比:55行x132列

1/53占空比:53行x132列

1/49占空比:49行x132列

1/33占空比:33行x132列

高速8位并行MPU接口，支持8080或6800通信

4線串行SPI接口

豐富的控制指令

內置電荷泵、調整器、跟隨器

電荷泵支持5種模式:2倍壓、3倍壓、4倍壓、5倍壓、6倍壓

為電荷泵、調整器、跟隨器提供獨立的輸入?yún)⒖茧妷?/span>(VDD2)

內置高精度的電壓調整電路EV，-0.05%/℃

支持外部時鐘

功耗:110uA

(VDD-VSS=VDD2-VSS=3V，4倍壓，V0-VSS=11V，正常模式，關顯示)

邏輯電壓支持:VDD-VSS=2.4V~3.3V，VDD2-VSS=2.4V~3.3V

VOUT=13.5V

V0-VSS=3V~12V

工作溫度范圍:-30~+80℃

支持2寸LCD屏

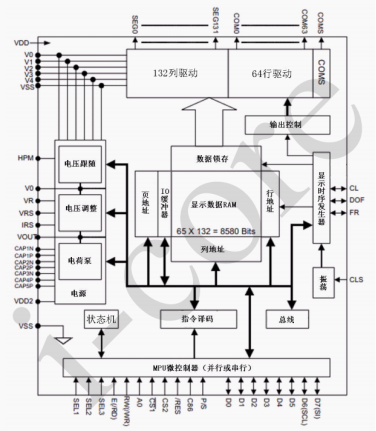

AiP31565CR功能框圖

AiP31565CR性能優勢

中微愛芯AiP31565CR作為一款65行132列點陣LCD驅動電路，不需要外接振蕩電路,芯片內部集成了低功耗的LCD電源電路，運行功耗低，品質穩定，可用于各類電子設備及便攜產品。

AiP31565CR具有多種強大的功能，包括但不限于以下幾種：

1.通過精確的電路設計和控制，AiP31565CR能夠?qū)崿F(xiàn)對LCD顯示的高效驅動，確保顯示畫面清晰、穩定。

2.支持多種顯示模式和圖形顯示，滿足不同應用場景的需求。

3.具備靈活的接口設計，可以與各種主控芯片和外部設備進行無縫連接，實現豐富的功能和交互體驗。

AiP31565CR具有高度集成的特點，能夠在較小的空間內實現復雜的顯示控制和驅動功能，提高了設備的整體性能和穩定性。

AiP31565CR運行時具有低功耗、高速率和抗干擾能力強的特點，能夠在保證顯示效果的同時，最大程度地減少能耗和信號干擾，提升了設備的可靠性和持久性。

AiP31565CR現貨供應商

目前市面上能夠提供AiP31565CR現貨的供應商不多，很多產品市場需求一高就沒有現貨。長龍鑫由于長期與中微愛芯合作，倉庫中存有很多市面上的熱門型號現貨，可以隨時給客戶發貨。并且長龍鑫是直接從中微愛芯拿貨，沒有中間商賺差價，在價格上相比于其他代理商要實惠很多。

如果用戶有需要可以提供AiP31565CR免費樣品供客戶測試，并且提供工程師進行技術支持。除了LCD電路，長龍鑫還有中微愛芯邏輯電路、音響芯片等各類IC芯片。有需要的樣品或者規格書的用戶可直接聯系官網客服。
