無論是電子設備、計算機還是通信技術，芯片都扮演著重要的角色。對于剛入行或者對產品不熟悉的用戶來說，芯片的內部結構和工作原理可能是一個相對陌生的領域。在了解芯片的基本概念時，人們常常會遇到一個問題：芯片的邏輯符號圖和管腳圖是否相同？從專業的角度來說，這兩種是不一樣的。

什么是邏輯符號圖

首先，讓我們來了解一下芯片的邏輯符號圖。邏輯符號圖是一種用于表示芯片內部邏輯電路的圖形表示方法。它使用不同的符號和連接線來表示芯片中的邏輯門、觸發器和其他邏輯元件。邏輯符號圖通常是以簡潔明了的方式展示芯片的邏輯功能，使工程師和技術人員能夠快速理解和分析芯片的工作原理。

什么是管腳圖

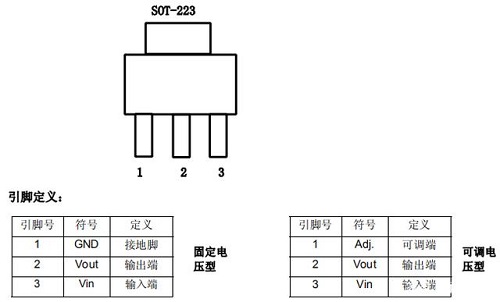

相比之下，芯片的管腳圖則更加注重芯片的物理連接和引腳布局。管腳圖顯示了芯片上的各個引腳，并標明了它們的功能和連接方式。通過查看管腳圖，工程師可以了解芯片與其他電路元件之間的連接方式，以及如何正確地將芯片與其他設備進行連接。

芯片的邏輯符號圖和管腳圖有什么不同

1.邏輯符號圖是芯片設計中的一種圖形表示方法，它用圖形的方式表示芯片的邏輯功能和電路連接關系。

邏輯符號圖主要用于表達芯片的邏輯功能，邏輯符號圖描述的是芯片中的各種邏輯門和邏輯電路之間的連接方式。

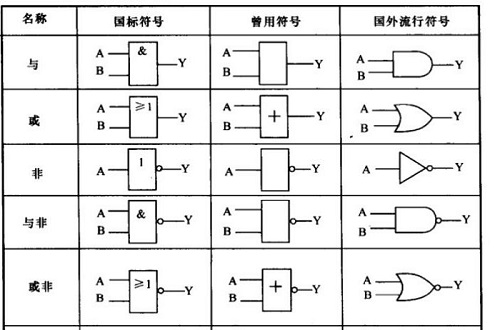

在一個芯片中，多個邏輯門之間的連接關系可以用邏輯符號圖來表示，邏輯符號圖可以清晰地表達這些邏輯門的輸入和輸出關系。當設計者進行芯片的設計時，需要先畫出邏輯符號圖，通過這個圖來體現芯片的各個邏輯門之間的關系。邏輯符號圖支持多種邏輯符號的表示，包括與門、或門、非門等等。

2.管腳圖主要用于表達芯片中各種管腳之間的硬件連接關系,管腳圖反映的是芯片的實際物理布局和管腳的排列方式。在管腳圖中，芯片的每個管腳都會被分配一個編號，用來表示它在芯片中的實際位置。在芯片設計時，需要通過管腳圖來確認各個管腳之間的硬件連接方式。管腳圖可以讓設計者更加清晰地了解芯片的硬件連接結構，以保證芯片的正常運行。

總的來說，這兩種圖片還是有所不同的，邏輯符號圖強調芯片內部邏輯電路的工作原理和功能，而管腳圖則更加關注芯片的物理連接和引腳布局。在實際應用中，綜合理解邏輯符號圖和管腳圖是確保芯片正常工作的關鍵。
