IC芯片是現代電子設備中不可或缺的核心組件之一，它的內部結構和工作原理是如何實現多功能、高效能的呢？在本文中，我們將深入探討IC芯片的內部結構以及詳細解析其工作原理。

IC芯片內部結構

IC芯片通常由半導體材料構成，其核心是晶圓，而晶圓則由單晶硅制成。晶圓上被刻制出不同的電路，這些電路包括晶體管、電容器和電阻等元件。晶圓上的電路被連接起來，以實現特定的功能。

IC芯片尺寸各不同相同，但是主要組成部分都是相同的，也就是說，1nm的芯片，它的組成部分是這幾個，超大型芯片，組成部分也是這幾個。

IC芯片工作原理

IC芯片的工作原理可以簡單地分為輸入、處理和輸出三個階段。

首先，外部輸入信號被傳輸?shù)?/span>IC芯片內部。輸入信號經過輸入阻抗和信號處理電路的處理后，被送入IC芯片的主要部分。輸入信號被邏輯電路、存儲電路和處理器等組件共同組成了IC芯片數據處理部分，處理完成后，IC芯片的輸出電路將結果傳遞到外界。

IC芯片內部結構的核心是晶體管。晶體管是IC芯片中最基本的元件之一，它可以控制電流的流動。晶體管有不同的類型，包括MOSFET和BJT等。在IC芯片內部，晶體管的排列和組合形成邏輯電路，實現各種復雜的運算和控制功能。

除了晶體管，IC芯片中還包含了封裝和引腳。封裝是將晶圓上的電路保護起來的外殼，其主要作用是防止損壞和環境干擾。引腳是與外界連接的接口，它們通過引腳將輸入信號傳入IC芯片，并將輸出信號傳出。

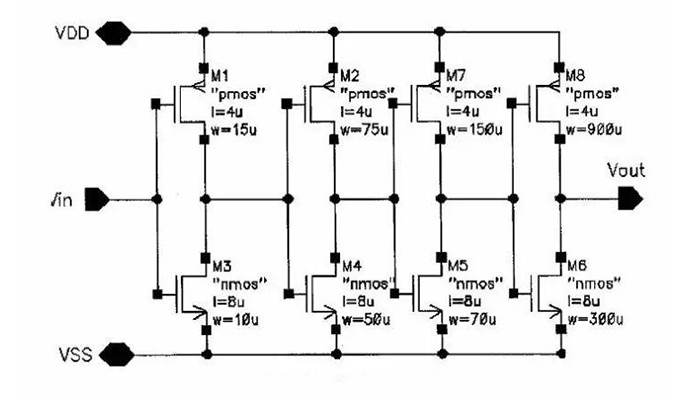

IC芯片原理圖

IC芯片的內部結構由晶圓、晶體管、邏輯電路、存儲電路和處理器等組件構成。所有芯片都有輸入、處理和輸出這三個階段，通過晶體管的控制和邏輯電路的運算，實現信號的處理和功能的實現。

一顆IC芯片的性能的高低主要體現在其精密的制造工藝和高度集成的設計。

希望本文對您了解IC芯片的內部結構及其工作原理有所幫助。如需了解更多相關信息，請持續關注長龍?chǎng)坞娮?/span>。
